塑料模具中氣體輔助注塑系統，可分為簡易型和多功能型：

一、簡易型號：

a)此型號是最多可配備兩組氣路，可把氮?dú)鈮毫μ嵘?50bar，界面顯示是采用6寸x4寸單色液晶體顯示屏；

b)透過操作鍵盤把注氣壓力和時間輸入控制系統內；

c)采用動態棒形圖來顯示每個生產周期狀態；

二、多功能型號：

此型號是最多可配備四組氣路，可把氮?dú)鈮毫μ嵘?50bar，如客戶有特別需要，更可選購氮?dú)鈮毫δ芴嵘?00bar的元件，界面顯示是采用彩色高解像顯示屏，記憶系統可儲存25套不同的模具數據，此外，這多功能型號更可選配以下的附加設備：

a)主系統可以接駁到較輕巧的手提氣輔控制系統，以提供更多的注塑機配備氣體輔助注塑的功能；

b)顯示可選用彩色顯示屏；

c)中文顯示；

d)警報系統；

e)特被要求的更高氮?dú)夤ぷ鲏毫Γǜ郊樱嚎蛇_(dá)700bar)。

氣體輔助注塑系統示意圖

上述系統一般包括以下設備：

氮?dú)馍蓹C(jī)（有不同型號以配合客戶產品的不同需求)，氮?dú)鈮嚎s機，高壓儲存缸，和低壓儲存缸。

分段壓力控制（phased pressure control p .p.c）的特點：

1）使用壓縮空氣把氮?dú)饧訅海圆僮鞒杀竞艿停?nbsp;

2) 由十個階段組成一其中包括高壓及低壓保壓；

3) 第三段升壓經由壓力傳感器監視并以閉環方式控制；

4) 所有功能皆由微電腦及p.l.c操控；

5) 以螺桿電子位移行程觸發氣體注射過程；

6）第一段至第十段氣體壓力控制圖表：

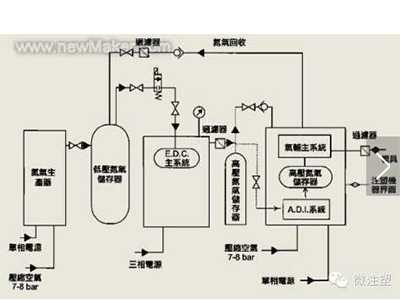

氣體輔助注塑系統內的氮?dú)馍a(chǎn)流程流程圖：

1) 連接壓縮空氣到氮?dú)馍a(chǎn)機后，所生產出來的氮?dú)饧兌葹?8%以上；

2) 從氮?dú)馍a(chǎn)機制造出來的氮?dú)獗氵M(jìn)入低壓儲存器，其儲存量由220至490升不等，壓力最高為l0bar；

3) 低壓氮?dú)饨?jīng)由電控閥門和過濾器進入e.d.c增壓機，低壓氮?dú)獗銜籩.d.c增壓至350bar。(如客戶有要求，可把設備改動為700bar。)

4) 高壓氮?dú)饨?jīng)過過濾器進入高壓儲存器內，其儲存量由10至37升不等；

5) 高壓氮?dú)庵苯舆M(jìn)入氣輔主系統內。

6) 經由氣輔主系統控制注入模具內的氮?dú)鈮毫蜁r間；

7) 模具內的氮?dú)饨?jīng)由回收管道和過濾器進入低壓儲存器內；

8) 回收的氮?dú)鈺谶^濾后，再被使用；

注:（a.d.i系統是附加設備，在沒有配備氮?dú)馍a(chǎn)系統時，a.d.i.系統和高壓儲存器才附加裝在氣輔主系統內。）

氣體輔助注塑使氣體于塑料內起壓力，容易造成塑料產品中空狀態，具體的改進方法如下：

1、于冷卻期間，在塑料產品內起一定保壓壓力；

2、消除產品的凹痕；

3、改進模具內的塑料填充；

使用氣體輔助注塑的好處（明顯效益）：

1、降低產品重量；

2、降低生產周期時間；

3、消除產品的縮水痕跡；

4、降低注塑機的耗電量；

5、降低注塑機的射膠壓力；

使用氣體輔助注塑的好處（非明顯效益）：

1、降低鎖模壓力；

2、降低產品在注塑時的內應力；

3、減低模具的磨損；

4、降低模具生產與維修成本。
